鑲嵌型照光式監視盤 LUMINOUS GRAPHIC 規範

鑲嵌型照光式監視盤 LUMINOUS GRAPHIC 規範

燈泡方式

　 1. 鑲嵌型照光式監盤，由鋁製外框（表面施以耐酸鋁加工）、蜂巢式模鑄亞鉛鋁合金基板及30cmX30cm一　　定尺寸之馬賽克（MOSAIC BLOCK）等主要材料構成。

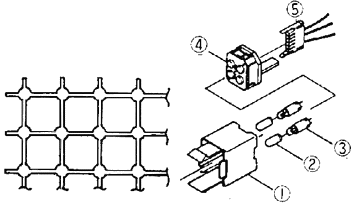

　 2. 蜂巢式基板依設計尺寸截斷後，組合成水平及垂直兩方向井字形交叉之平面結構，此平面結構之上下左　　右須與鋁製外框接合並用不銹鋼鉤固定，而組合成任意尺寸之監視盤面結構體。

　 3. 監視盤面由25X25mm（50X50mm）固定尺寸之馬賽克一片一片嵌入模鑄亞鉛合金基板組合而成，須噴　　烤底色以防止馬賽克老化及容易擦拭，馬賽克之材質須為耐火之polysulfone或polycarbonate。製成後具有　　防蝕、防火、不易燃等特性。

　 4. 馬賽克（圖形顏色）至少須有40種顏色供選用，作成不同區域之圖形顏色。

　 5. 馬賽克表面須經逐片雕刻圖形，管線及圖形外圍需加黑色線條以襯托出立體感，內圍填上不反光漆，並　　經烤漆處理確保不脫落，再嵌入蜂巢式基板，即成一整片圖形顯示監視盤，監視盤面可裝設埋入式之電　　氣組件，如計數器、儀錶、DISPLAY等裝置，此電氣組件須用跨橋座加強鞏固基座。

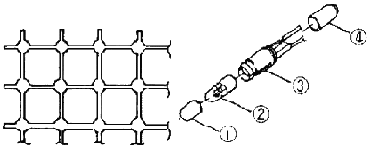

　 6. 燈號顯示方式採乳白色半透明窗，內附濾光片（濾光片透光率須達76%）及隔光板，燈組採日本進口高　　品質LED(DC24V)，平均壽命20,000小時（24V，90Ma時）燈泡亮時，亮度顏色需均勻，顏色有紅、綠、　　橙、白供選擇，組件均為抽換式，以利維修保養，每一個馬賽克在25X25mm時，最多可裝4個燈泡，在　　 50X50mm時，最多可裝7個燈泡。
